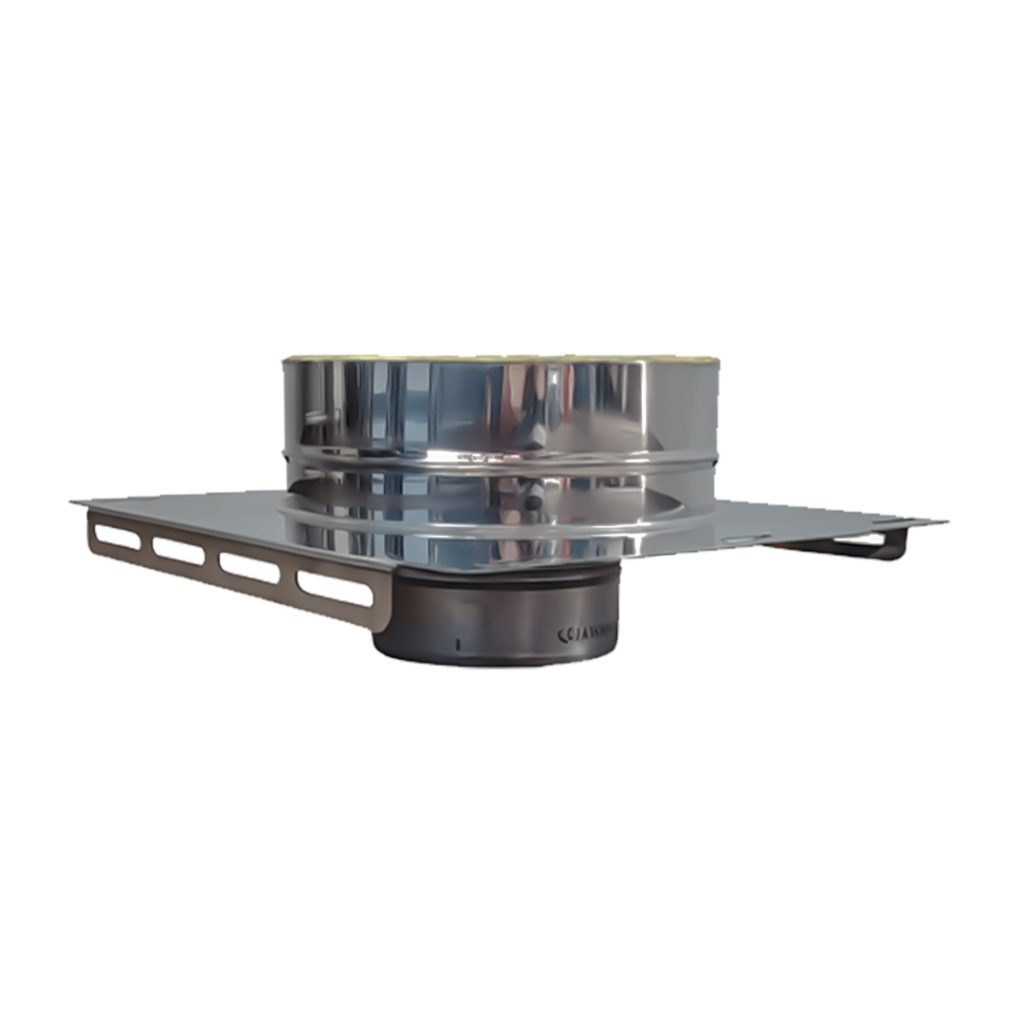

Dubultsienu izolētā dūmvada sienas & bāzes konsole Ø80/180 ar pāreju uz viensienu Ø80 – IPP80

Dubultsienu izolētā dūmvada sienas un bāzes konsole ar pāreju uz viensienu elementiem tās apakšpusē. Uzstādāma kopā un stiprinās pie atbilstošā izmēra konsoles sienas stiprinājumiem IWSP vai sēdinās virsū uz bāzes stiprinājuma (krēsla) IPODP.

Bāzes pielietojums ar konsoles sienas stiprinājumiem IWSP: pie sienas vispirms uzstāda konsoles sienas stiprinājumus IWSP, pēc tam konsoles virsmu sēdina virsū un pieskrūvē pie konsoles sienas stiprinājumiem to sānā, kur pieskrūvēšanai ir atvēlētas speciālas vietas. Tad uz konsoles augšdaļā sēdinās virsū dubultsienu dūmvads vai dūmvada t-gabals, bet konsoles apakšpusē pievieno jebkuru viensienu skursteņa čaulas elementu, visbiežāk viensienu kondensāttrauku WODS kā šīs konsoles nobeigumu tā apakšpusē.

Bāzes pielietojums ar bāzes stiprinājumu (krēslu) IPODP: konsoles virsmu sēdina virsū uz bāzes stiprinājuma (krēsla) IPODP, uz konsoles augšdaļā sēdinās virsū dūmvads vai dūmvada t-gabals, bet konsoles apakšpusē pievieno viensienu kondensāttrauku WODS kā šīs konsoles nobeigumu tā apakšpusē.

Sienas stiprinājuma pielietojums ar konsoles sienas stiprinājumiem IWSP: konsoles apakšējo daļu sēdina virsū uz zem tā esošā viensienu skursteņa čaulas posma, piestiprina pie sienas ar konsoles sienas stiprinājumiem, un tās augšējai daļai sēdina virsū dubultsienu izolētā dūmvada posmu. Šajā instalācijas gadījumā elements pilda stingra sienas stiprinājuma funkciju un veic pāreju no viensienu elementiem apakšpusē uz dubultsienu izolēto dūmvadu augšpusē.

Iekšējais dūmkanāls izgatavots no 0.6mm bieza, skābju izturīga, AISI 316L nerūsējošā tērauda. Tam seko keramiskās šķiedras izolācija ar noturību līdz 1260°C + papildus minerālvates izolācija savienojumu punktos to stingrībai un instalācijas vienkāršībai, un ārējais apvalks no AISI 304 nerūsējošā tērauda. Četrstūra formas stiprinājuma daļa izgatavota no 1.5mm bieza, AISI 304 nerūsējošā tērauda. Ja nepieciešams, visu elementu krāso Jūsu izvēlētā krāsā.

Pieejamie diametri: 80/180 -> 80, 100/200 -> 100, 110/200 -> 110, 120/225 -> 120, 130/225 -> 130, 150/250 -> 150, 160/250 -> 160, 180/280 -> 180, 200/300 -> 200, 250/350 -> 250, 300/400 -> 300, 400/500 -> 400, 500/600 -> 500.
